Unterflurkonvektoren

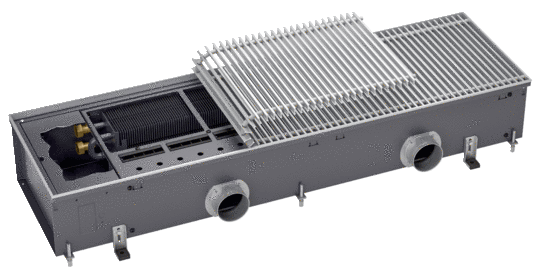

Katherm QL

Artikel-Nr.: 141301511119

Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.

Listenpreis

1.534,00 €

zzgl. 19% MwSt.

Übersicht

Durch den Eurokonus-Ventilanschluss ist eine schnelle und einfache Montage des Katherm QL auf der Baustelle möglich. Zusätzlich werden serienmäßig Montagehilfen und trittstabile Höhenverstellungen mitgeliefert, um die Montagezeit und damit die Kosten weiter zu reduzieren.

Hochleistungskonvektoren Cu/Al mit zwei Konvektorbreiten 70 und 100 mm und zwei Konvektorhöhen 50 und 100 mm.

Im Heizbetrieb über den Konvektor entsteht eine Luftwalze an der Fassade, die einen Temperaturabfall an der Fensterfläche effektiv verhindert und den Raum mit Wärme versorgt. Das alles bei höchsten Ansprüchen an eine behagliche Luftführung.

Die Quellluft-Konstruktion besteht aus integrierten exzentrisch gelagerten und verstellbaren Luftlenkwalzen, Lochreihe und Umlenkblechen für einen gleichmäßig gerichteten und impulsarmen Quellluftaustritt. Zuluftstutzen zur Lufteinbringung sind seitlich über die Kanallänge angebracht.

Durch die großflächigen Luftdurchlässe im Boden wird die aufbereitete Quellluft turbulenzarm eingebracht und verteilt sich im Raum mit sehr geringen Luftgeschwindigkeiten <0,3 m/s.

Leistungsdaten berechnen

Zubehör

Thermostate

Raumthermostat

mit thermischer Rückführung, 230 V AC, Aufputz, Schutzart IP 30, Temperatureinstellbereich 5 - 35 °C, Farbe weiß, Typ 146904

Artikel-Nr.: 194000146904

Listenpreis

74,00 €

zzgl. 19% MwSt.

Details

Raumthermostat

mit thermischer Rückführung, 230 V AC, AC, Unterputz, Schutzklasse II, Schutzart IP 30, Temperatureinstellbereich 5 - 30 °C, Farbe alpinweiß, Typ 146927

Passend für: System Jung

Artikel-Nr.: 194000146927

Listenpreis

291,00 €

zzgl. 19% MwSt.

Details

Elektronischer Uhrenthermostat

mit Tag/Nacht/Wochenprogramm, 230 V AC, Aufputz, Schutzart IP 20, Temperatureinstellbereich 10 - 30 °C, Farbe weiß, Typ 146910

Artikel-Nr.: 194000146910

Listenpreis

421,00 €

zzgl. 19% MwSt.

Details

Uhrenthermostat

230 V AC, Unterputz, Schutzart IP 30, Temperatureinstellbereich 5 - 30 °C, Farbe weiß, Typ 146933

Artikel-Nr.: 194000146933

Listenpreis

323,00 €

zzgl. 19% MwSt.

Details

Ventile und Rücklaufverschraubungen

Ventilunterteil

Durchgangsform, voreinstellbar, Anschluss 1/2 Zoll, KVS-Wert 1 m³/h, Max. Betriebsdruck 10 bar

Passend für: Katherm NK 182 (Kanalhöhen 150 mm und 200 mm), Katherm NK 232/300/380 (alle Kanalhöhen), DN 15

Artikel-Nr.: 194000346909

Listenpreis

39,00 €

zzgl. 19% MwSt.

Details

Voreinstellschlüssel

Pro Projekt einmal notwendig.

Passend für: voreinstellbare Ventilunterteile, Ventilkits und Konvektor-Anschlussgarnitur

Artikel-Nr.: 194000346915

Listenpreis

7,00 €

zzgl. 19% MwSt.

Details

Absperrbare Rücklaufverschraubung

Durchgangsform, Anschluss 1/2 Zoll

Artikel-Nr.: 194000145952

Listenpreis

21,00 €

zzgl. 19% MwSt.

Details

Ventilantriebe

Thermoelektrischer Stellantrieb

230 V AC

Passend für: Raumthermostat Typ 30155 und Klimaregler Typ 14894x

Artikel-Nr.: 194000146905

Listenpreis

84,00 €

zzgl. 19% MwSt.

Details

Montageabdeckungen

Montageabdeckung

aus Holz zum Schutz während der Bauphase, werksseitig eingelegt, Roste werden separat verpackt geliefert
Preis per lfd. m

Passend für: Baubreite 300 mm

Artikel-Nr.: 194000100930

Listenpreis

21,00 €

zzgl. 19% MwSt.

Details

Downloads

Produktübergreifende Informationen

Produktübersicht

PDF (16,1 MB)

Unterflursysteme für ein behagliches Raumklima

PDF (5,9 MB)

Konformitätserklärungen/Urkunden/Zertifikate

Recycling-Zertifikat

PDF (421 kB)

Zertifikat ISO 50001:2018

PDF (133 kB)

Zertifikat ISO 9001:2008

PDF (116 kB)

Herstellererklärung VDI 6022 Katherm QL

PDF (106 kB)

Leistungserklärungen Katherm QL, Kanalbreite 300mm, Kanalhöhe 150mm

PDF (326 kB)

Anleitungen

Katherm QL Unterflurkonvektoren

PDF (3,4 MB)

CAD-Zeichnungen

Katherm QL, Kanalbreite 300 mm, Kanalhöhe 150 mm, Kanallängen 700 - 2700 mm, Abmessungen [mm]

PDF (270 kB)

Katherm QL, Kanalbreite 300 mm, Kanalhöhe 150 mm, Kanallängen 700 - 2700 mm, Abmessungen [mm]

DWG (585 kB)

Katherm QL, Kanalbreite 300 mm, Kanalhöhe 150 mm, Kanallängen 700 - 2700 mm, Abmessungen [mm]

DXF (4,6 MB)

Verlegepläne

Katherm QL, Regelungsvariante elektromechanisch

PDF (899 kB)
