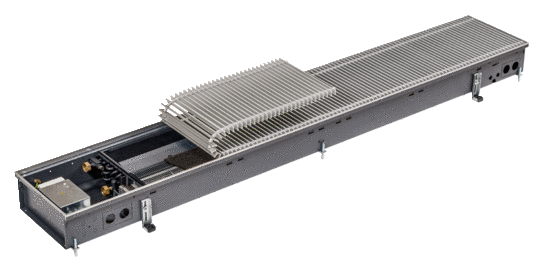

Unterflurkonvektoren

Katherm HK

Artikel-Nr.: 14332231111900

Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.

Listenpreis

1.747,00 €

zzgl. 19% MwSt.

Übersicht

Alle montierten Komponenten zentral auf einen Klemmblock aufgelegt
Elektroanschlusseinheit gut zugänglich platziert
Integriertes Netzteil 230V/24V
Regelung über Kampmann Raumthermostate oder über bauseitige Regelungen
Möglichkeit der Durchverdrahtung zum nächsten Gerät

Katherm HK mit Zuluftfunktion eignen sich hervorragend zur Einbringung von aufbereiteter Primärluft (Frischluft) in den Raum. Heizen, Kühlen und Luftzufuhr werden so optimal kombiniert. Es stehen hierfür zwei Ausführungsvarianten zur Auswahl: Primärlufteinbringung über Zuluftmodule oder durch Zuluftkanäle. Bei beiden Varianten tritte der Primärluftvolumenstrom mit geringer und turbulenzarmer Luftaustrittsgeschwindigkeit aus dem Kanal aus. Die zugeführte Luftmenge kann hierbei über Luftschieber bedarfsgerecht eingestellt werden.

Energiesparend, mit strömungsoptimierten Laufrädern in kaskadierter Anordnung als durchgehendes Ventilatorband
Gleichmäßige Durchströmung des Konvektors
Robuste und laufruhige Motorkonstruktion
Stufenlose Drehzahlsteuerung über externes 0–10 V Signal
Motorüberwachung mit interner Störungsverarbeitung

Mit Verdrehsicherung
Aus bewährter Kombination Kupfer/Aluminium, optimiert für Luftströmung und Leistungsabgabe
Optional mit herausgeführten Anschlüssen
Grafitgrau beschichtet

Als gleichzeitiger Fingerschutz des Querstromventilators
Filteraufnahmerahmen, Lüftungsblech, Rostauflage und Querstrebe zur Ausstreifung des Kanals

In 2-Leiter-Ausführung für zusätzliches elektrisches Heizen
Mit integrierten, stufenlos regelnden Elektroheizstab
Mit integrierter Sicherheitskette bestehend aus 2 Sicherheitstemperaturschaltern
Nachhaltige 4-Leiter-Systemlösung mit 2-Leiter-Aufwand

Leichte Entnahme des Querstromventilators ohne Werkzeug
Neuartiges kombiniertes Kupplungs-/Kugelbolzensystem
Gleichzeitige Schallentkopplung

Für einen schnellen und sicheren Elektroanschluss, spart Montagezeit

Leistungsdaten berechnen

Schallleistung Oktavspektrum

Die Schallleistung ist anwendungsabhängig nach DIN EN ISO 3741 (im Hallraum), nach DIN EN ISO 3744 (im reflexionsarmen Halbraum) oder nach DIN EN ISO 9614 (Intensitätsmethode) bestimmt.

Oktave Spektrum

EPD Daten

Artikelnummernspezifische Ökobilanzdaten basieren auf verifizierter EPD nach EN 15804, welche bei The International EPD System zum Download verfügbar ist. Separate Unterteilung der Lebenszyklus-Module über Button „EPD Datenblatt“ online verfügbar. Die Umweltauswirkungen des Moduls B beziehen sich auf 1 Jahr der Nutzung. A: Herstellungs- und Errichtungsphase - B: Nutzungsphase - C: Entsorgungsphase - D: Vorteile und Belastungen außerhalb der Systemgrenze

Wirkungskategorie	A	B	C	D
GWP - Fossil \| kg CO₂ Äq.	8.98E+01	6.01E+00	3.44E+00	-3.92E+01
GWP - Biogen \| kg CO₂ Äq.	-2.61E+00	7.02E-01	1.36E-03	-1.91E-02
GWP - Luluc \| kg CO₂ Äq.	8.97E-01	2.32E-02	1.69E-04	-2.85E-01
GWP - Gesamt \| kg CO₂ Äq.	8.81E+01	6.73E+00	3.44E+00	-3.97E+01
ODP \| kg CFC-11 Äq.	7.32E-06	4.05E-07	6.77E-08	-2.64E-06
AP \| mol H+ Äq.	9.86E-01	4.86E-02	1.40E-03	-5.75E-01
EP - Süßwasser \| kg P Äq.	8.61E-02	4.13E-03	4.44E-05	-4.77E-02
EP - Salzwasser \| kg N Äq.	1.03E-01	5.69E-03	4.75E-04	-4.91E-02
EP - Land \| mol N Äq.	1.12E+00	6.72E-02	5.45E-03	-5.70E-01
POCP \| kg NMVOC	3.27E-01	1.68E-02	1.20E-03	-1.65E-01
ADPE \| kg Sb Äq.	1.37E-02	1.38E-03	1.07E-06	-1.09E-02
ADPF \| MJ	1.21E+03	1.48E+02	3.51E+00	-4.84E+02
WDP \| m³ Welt-Äq. entzogen	2.34E+01	9.58E-01	1.08E-01	-8.50E+00
PM \| Krankheitsfälle	6.58E-06	1.75E-07	2.13E-08	-2.98E-06
IR \| kBq U-235 Äq.	1.36E+01	4.91E+00	2.04E-02	-4.18E+00
ETP - FW \| CTUe	6.28E+03	3.27E+02	1.44E+01	-4.21E+03
HTP - C \| CTUh	4.40E-07	1.14E-08	4.55E-10	-2.23E-07
HTP - NC \| CTUh	9.96E-06	4.74E-07	7.30E-09	-6.57E-06
SQP \| -	6.98E+02	6.58E+01	4.99E+00	-2.30E+02
PERE \| MJ	3.33E+02	2.75E+01	1.14E-01	-9.27E+01
PERM \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
PERT \| MJ	3.33E+02	2.75E+01	1.14E-01	-9.27E+01
PENRE \| MJ	1.21E+03	1.48E+02	3.51E+00	-4.84E+02
PENRM \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
PENRT \| MJ	1.21E+03	1.48E+02	3.51E+00	-4.84E+02
SM \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
RSF \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
NRSF \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
FW \| m³	5.74E-01	6.00E-02	4.41E-03	-2.68E-01
HWD \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
NHWD \| kg	4.81E+00	0.00E+00	0.00E+00	0.00E+00
RWD \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
CRU \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
MFR \| kg	0.00E+00	0.00E+00	1.46E+01	0.00E+00
MER \| kg	0.00E+00	0.00E+00	1.15E+00	0.00E+00
EE (Elektrisch) \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
EE (Thermisch) \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
*GWP-GHG \| kg CO₂ Äq.	8.80E+01	5.96E+00	3.44E+00	-3.82E+01

EPD Datenblatt

Zubehör

Regelungszubehör elektromechanisch 230 V

Raumthermostat

Heizen/Kühlen, 2- u. 4-Leiter, 3-stufig. Nur mit Ventile/Ventilkits mit Stellantrieb, mit Umschalter AUS/Hand/Lüfterautomatik, 230 V AC, Auf/Zu, Aufputz, Schutzklasse II, Schutzart IP 30, Temperatureinstellbereich 5 - 30 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 30155
optional anschließbar, Fernfühler Art.-Nr. 196000148921
optional anschließbar, Anlegefühler Art.-Nr. 196000148922

Passend für: EC-Geräte elektromechanisch, 5 Katherm HK Unterflurkonvektoren, 5 TOP, Ultra oder Ultra Allround Lufterhitzer, 5 Venkon oder PowerKon LT Fan Coils, 5 KaCool D AF, KaCool W oder KaDeck Fan Coils

Artikel-Nr.: 196000030155

Listenpreis

262,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, ohne Modbus, nur mit Ventile/Ventilkits, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 148941

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148941

Listenpreis

433,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, ohne Modbus, nur mit Ventile/Ventilkits, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9004 signalschwarz, Typ 148942

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148942

Listenpreis

433,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, mit Modbus, nur mit Ventile/Ventilkits, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 148943

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148943

Listenpreis

463,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, mit Modbus, nur mit Ventile/Ventilkits, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9004 signalschwarz, Typ 148944

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148944

Listenpreis

463,00 €

zzgl. 19% MwSt.

Details

Ventilkits

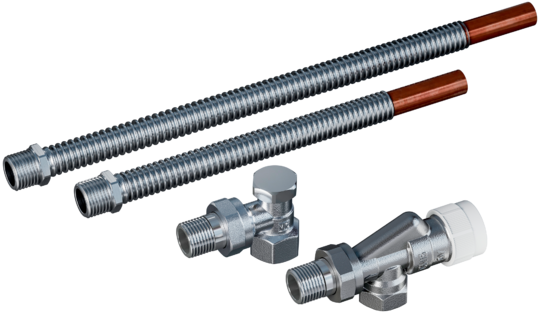

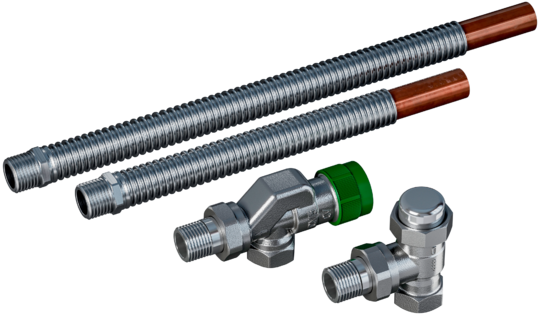

Ventilkit

Heizen/Kühlen, 2-Leiter, enthält voreinstellbares Ventil, absperrbare RLV Eckform, mit einem Ventil in Axialform, voreinstellbar, einer absperrbaren Rücklaufverschraubung Eckform, Stellantrieb 24 V, Anschluss 1/2 Zoll, KVS-Wert 1 m³/h, Max. Betriebsdruck 10 bar, beigestellt

Passend für: DN 15

Artikel-Nr.: 194000143211

Listenpreis

151,00 €

zzgl. 19% MwSt.

Details

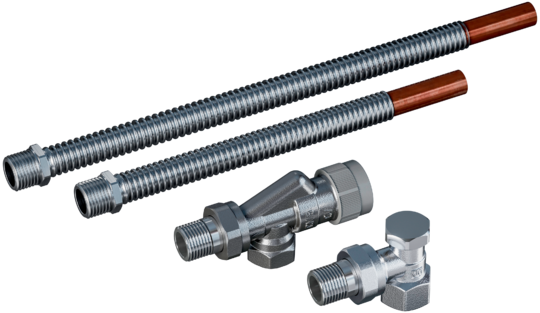

Ventilkit

Heizen/Kühlen, 2-Leiter, 1 voreinstellbares Ventil, Stellantrieb, absperrbare RLV Eckform, Stellantrieb 24 V, mit einem Ventil in Axialform, voreinstellbar, einer absperrbaren Rücklaufverschraubung Eckform, Anschluss 1/2 Zoll, KVS-Wert 2,65 m³/h, Max. Betriebsdruck 16 bar, beigestellt

Passend für: für höheren Durchfluss ab 250 l/h, DN 15

Artikel-Nr.: 194000143241

Listenpreis

155,00 €

zzgl. 19% MwSt.

Details

Ventile und Rücklaufverschraubungen

Ventilunterteil

Axialform, voreinstellbar, Anschluss 1/2 Zoll, KVS-Wert 1 m³/h, Max. Betriebsdruck 10 bar

Passend für: Katherm NK 137/182 (Kanalhöhen 92 mm und 120 mm), DN 15

Artikel-Nr.: 194000346911

Listenpreis

39,00 €

zzgl. 19% MwSt.

Details

Ventilunterteil

Axialform, voreinstellbar, Anschluss 1/2 Zoll, KVS-Wert 2,65 m³/h, Max. Betriebsdruck 16 bar

Passend für: für höheren Durchfluss ab 250 l/h, DN 15

Artikel-Nr.: 194000346914

Listenpreis

51,00 €

zzgl. 19% MwSt.

Details

Voreinstellschlüssel

Pro Projekt einmal notwendig.

Passend für: voreinstellbare Ventilunterteile, Ventilkits und Konvektor-Anschlussgarnitur

Artikel-Nr.: 194000346915

Listenpreis

7,00 €

zzgl. 19% MwSt.

Details

Voreinstellset

Passend für: voreinstellbare Ventilunterteile und Ventilkits mit höherem Durchfluss ab 250 l/h

Artikel-Nr.: 194000346916

Listenpreis

38,00 €

zzgl. 19% MwSt.

Details

Absperrbare Rücklaufverschraubung

Durchgangsform, Anschluss 1/2 Zoll

Artikel-Nr.: 194000145952

Listenpreis

21,00 €

zzgl. 19% MwSt.

Details

Absperrbare Rücklaufverschraubung

Eckform, Anschluss 1/2 Zoll

Artikel-Nr.: 194000145953

Listenpreis

21,00 €

zzgl. 19% MwSt.

Details

Absperrbare Rücklaufverschraubung

Durchgangsform, Anschluss 1/2 Zoll

Passend für: für höheren Durchfluss ab 250 l/h

Artikel-Nr.: 194000145954

Listenpreis

34,00 €

zzgl. 19% MwSt.

Details

Absperrbare Rücklaufverschraubung

Eckform, Anschluss 1/2 Zoll

Passend für: für höheren Durchfluss ab 250 l/h

Artikel-Nr.: 194000145955

Listenpreis

31,00 €

zzgl. 19% MwSt.

Details

Ventilantriebe

Thermoelektrischer Stellantrieb

230 V AC

Passend für: Raumthermostat Typ 30155 und Klimaregler Typ 14894x

Artikel-Nr.: 194000146905

Listenpreis

84,00 €

zzgl. 19% MwSt.

Details

Thermoelektrischer Stellantrieb

24 V AC/DC

Passend für: Katherm in der Regelungsvariante KaControl -C1 und Uhrenthermostat Typ 30456

Artikel-Nr.: 194000146906

Listenpreis

84,00 €

zzgl. 19% MwSt.

Details

Filter

Filter für Luftansaug

Ersatzfiltermatte ohne Rahmen, Filter ISO Coarse 30% (G2)

Passend für: Baulänge 1200 mm

Artikel-Nr.: 143014313019

Listenpreis

23,00 €

zzgl. 19% MwSt.

Details

Kondensatwanne/-pumpe

Anbauset Kondensatpumpe

230 V 50 Hz, 20 W, beigestellt, Typ 143813

Passend für: Baubreite 320 mm, Bauhöhe 130 mm und Baubreite 360 mm, Bauhöhe 210 mm

Artikel-Nr.: 194000143813

Listenpreis

301,00 €

zzgl. 19% MwSt.

Details

Anbauset Kondensatpumpe

230 V 50 Hz, 20 W, werksseitig montiert, Typ 143814

Passend für: Baubreite 320 mm, Bauhöhe 130 mm und Baubreite 360 mm, Bauhöhe 210 mm

Artikel-Nr.: 194000143814

Listenpreis

445,00 €

zzgl. 19% MwSt.

Details

Montageabdeckungen

Montageabdeckung

aus Holz zum Schutz während der Bauphase, werksseitig eingelegt, Roste werden separat verpackt geliefert
Preis per lfd. m

Artikel-Nr.: 194000100320

Listenpreis

22,00 €

zzgl. 19% MwSt.

Details

Downloads

Produktübergreifende Informationen

Produktübersicht

PDF (16,1 MB)

Unterflursysteme für ein behagliches Raumklima

PDF (5,9 MB)

Informationsblatt DIN EN 16430 für Unterflurkonvektoren

PDF (360 kB)

Übersicht Katherm Zuluftvarianten

PDF (4 MB)

Konformitätserklärungen/Urkunden/Zertifikate

Recycling-Zertifikat

PDF (421 kB)

Zertifikat ISO 50001:2018

PDF (133 kB)

Zertifikat ISO 9001:2008

PDF (116 kB)

Herstellererklärung VDI 6022 Katherm HK

PDF (105 kB)

EU-Konformitätserklärung Katherm Unterflurkonvektoren

PDF (457 kB)

Digitale EPD-Datenbank Katherm HK E

Digitale EPD-Datenbank Katherm HK

DGNB-Registrierung Katherm HK E

EPD Katherm HK E

PDF (1,6 MB)

DGNB-Registrierung Katherm HK

EPD Katherm HK

PDF (2,5 MB)

Anleitungen

Katherm HK Unterflurkonvektoren

PDF (8,2 MB)

Katherm HK, Kurzanleitung

PDF (3,8 MB)

BIM-Daten

BIM-Daten Kampmann Group

Technische Kataloge

Katherm HK Unterflurkonvektoren

PDF (17 MB)

VDI-/BDH-Datensatz

VDI 3805 Datensatz Teil 6

ZIP (232 kB)

BDH-Datensatz

ZIP (8 kB)

CAD-Zeichnungen

Katherm HK 320, 2-Leitersystem, Ansichten

PDF (122 kB)

Katherm HK 320, 2-Leitersystem, Draufsichten

PDF (145 kB)

Katherm HK 320, 2-Leitersystem, Ansichten

DWG (263 kB)

Katherm HK 320, 2-Leitersystem, Ansichten

DXF (1,9 MB)

Katherm HK 320, 2-Leitersystem, Draufsichten

DWG (535 kB)

Katherm HK 320, 2-Leitersystem, Draufsichten

DXF (3,9 MB)
