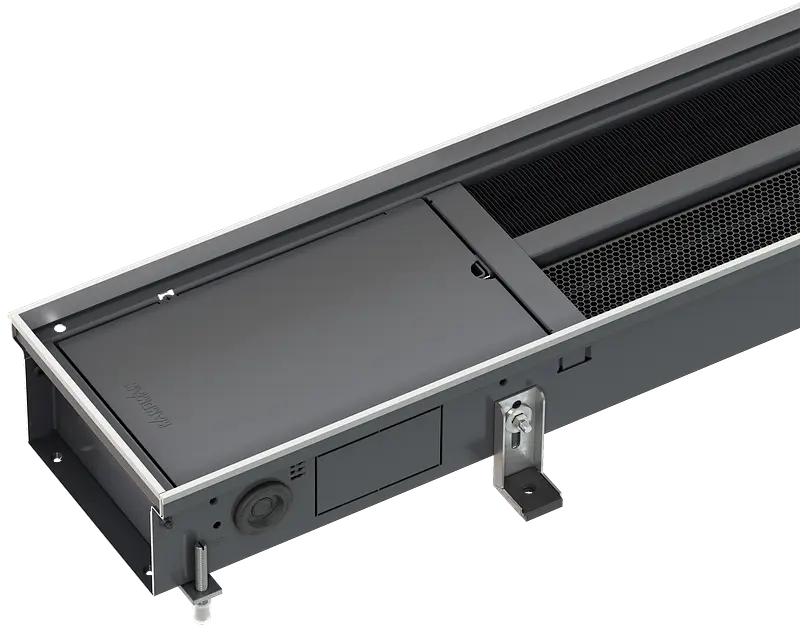

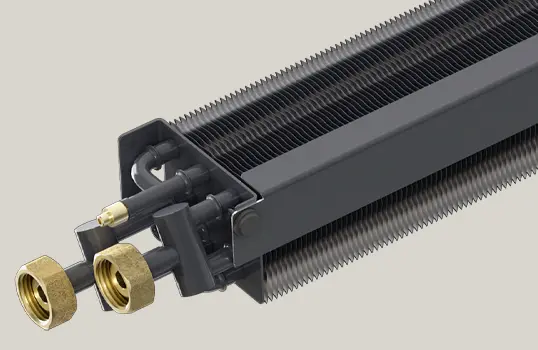

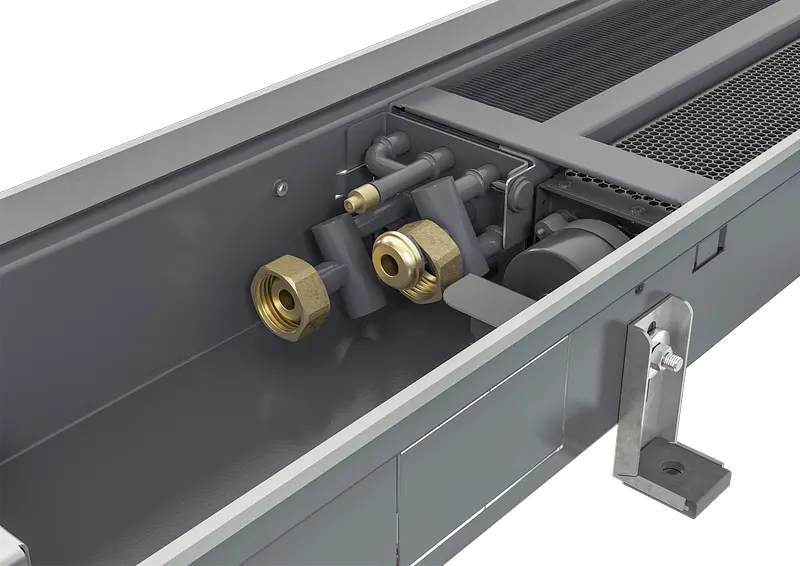

Katherm QK

Unterflurkonvektoren können je nach Ausführung in verschiedenen Baulängen (A) gewählt werden, sodass sie sich optimal in gängige Fensterbandsysteme integrieren lassen.

Die funktionsgerechte Baubreite (B) und Bauhöhe (C) ermöglicht eine individuelle Anpassung an den Fußbodenaufbau und bestimmt zugleich die Leistungsfähigkeit des Unterflurkonvektors.

Über Leerteile, Säulenaussparungen, Winkel etc. können durchgehende Bänder realisiert werden.

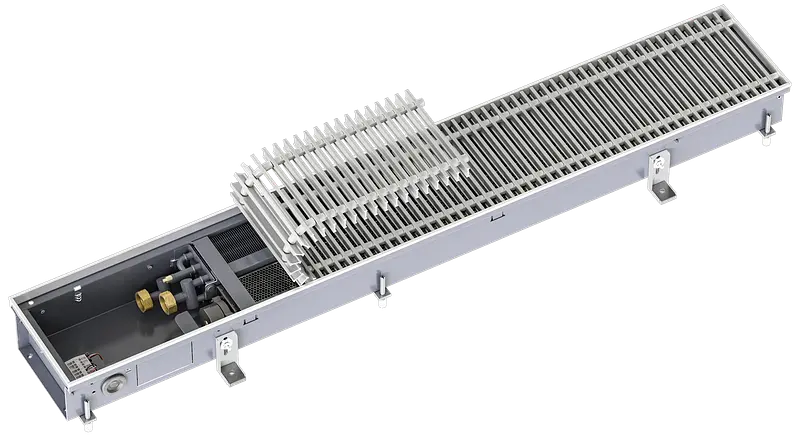

Für die Abdeckung stehen verschiedene Rostvarianten zur Verfügung, die sowohl funktionale als auch gestalterische Anforderungen ideal erfüllen. Je nach Einsatzbereich können unterschiedliche Materialien gewählt werden.

Zusätzlich sind unterschiedliche Oberflächenbeschichtungen und Farbgebungen möglich, um eine optische Anpassung an die Gebäudearchitektur und Innenraumgestaltung zu erzielen.

Technisch relevant ist, dass Materialwahl und Geometrie den freien Luftquerschnitt beeinflussen und somit Auswirkungen auf die Leistung des Gerätes haben können. Diese Effekte werden in der Leistungsberechnung berücksichtigt.

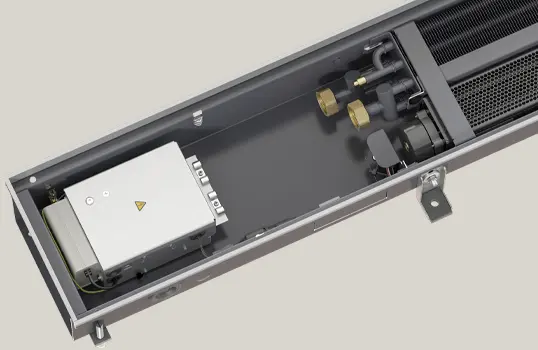

Für die Steuerung und Regelung unserer Geräte bieten wir verschiedene Lösungen an, die je nach Anwendungsfall und Anspruch eingesetzt werden können:

Elektromechanische Regelung

Diese Variante eignet sich ideal für einfache Anwendungen. Alle integrierten Aktoren sind werkseitig auf Klemme verdrahtet und können mit unserem elektromechanischen Zubehör wie Thermostaten oder externen Reglern verbunden werden.

KaControl MC1

Unsere vollumfängliche Komfortregelung bietet erweiterte Steuerungsmöglichkeiten für einzelne Räume oder Gerätegruppen. Die Bedienung erfolgt wahlweise über ein Touch-Display oder über eine Weboberfläche. Dank bauseitiger 0-10 V-Ansteuerung oder gängiger Kommunikationsprotokolle wie Modbus RTU & TCP, BACnet und KNX ist diese Lösung optimal für alle GLT-Anwendungen geeignet.

• Die Wärmeleistungen wurden gemäß DIN EN 16430 (Teil 1-2) unter praxisnahen Bedingungen auf Grundlage der DIN EN 442 ermittelt.
• Die Norm regelt die Leistungsmessungen in einheitlichen Standards, speziell von Unterflurkonvektoren.
• Gewährleistung der einheitlichen Vergleichbarkeit von unterschiedlichen Geräte.
• Sicherheit in Planung und Auslegung.

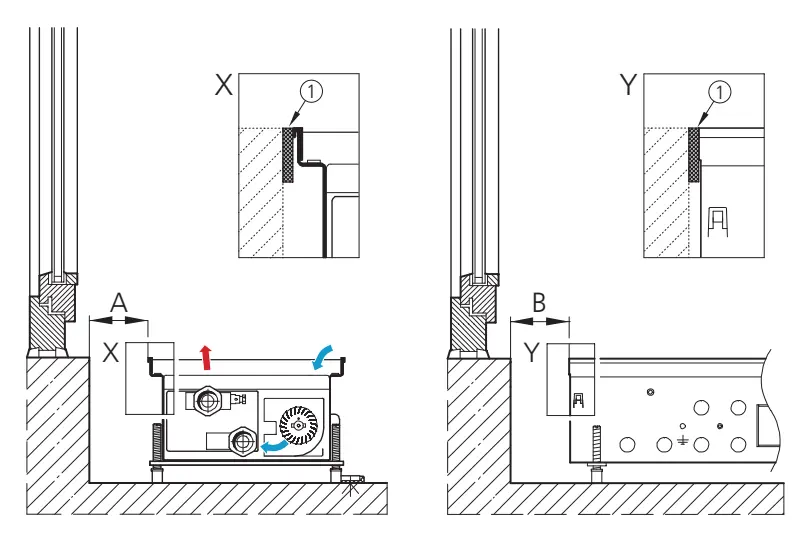

• direkt an der Fassade, ohne größeren Abstand (A, B)
• bauseitige Dehnfugen (1) vorsehen, um Zusammendrücken durch z. B. Estrich zu verhindern
• Anordnung Konvektor zur Fensterseite, Querstromventilator zur Raumseite
• effektive Heizung und Abschirmung bei Glasflächen zur Vermeidung von Schwitzwasser
• aufsteigende Luft bildet eine Luftwalze, die zugfrei in den Raum strömt

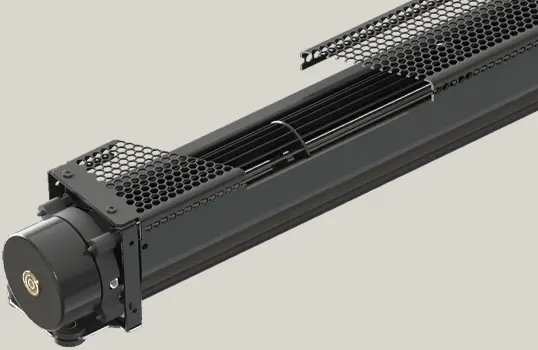

Die Geräte sind mit leisen, schalloptimierten EC-Ventilatoren ausgestattet.

Schalldruck- und Schallleistungspegel sind in den technischen Daten tabellarisch aufgeführt.

Der tatsächliche Schalldruckpegel hängt stark von:

• der Anzahl der Geräte;
• den akustischen Eigenschaften des Raumes ab.

Empfehlung: Die Auslegung sollte immer unter Berücksichtigung des zulässigen Schalldruckpegels im Raum erfolgen.

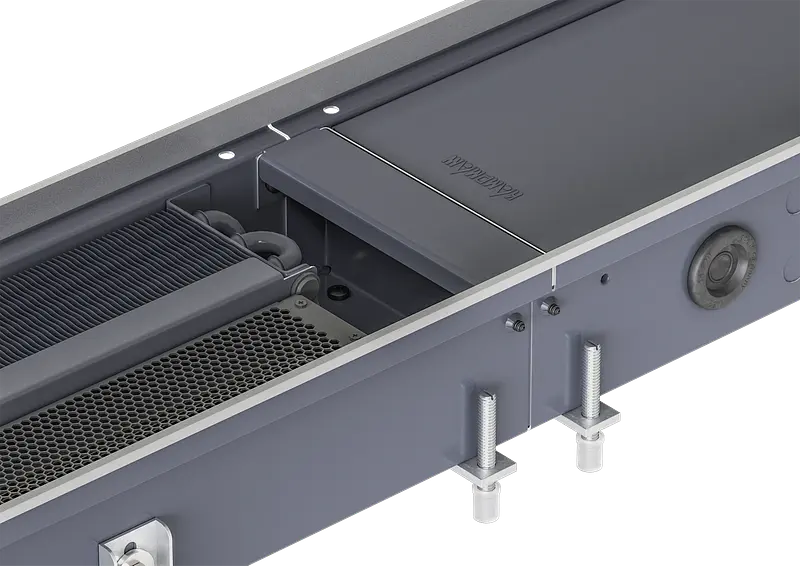

Für die Katherm QK sind zusätzliche, anbaubare Zuluftkanäle ZL erhältlich, wodurch zusätzlich aufbereitete Zuluft in Räume eingebracht werden kann.

Merkmale:

• Kanallänge 400 mm
• unterschiedliche Stutzengrößen / -ausführungen möglich
• Regulierung des Luftstromes über eingebaute Schiebeelemente
• niedrige Luftaustrittsgeschwindigkeiten, somit angenehme Behaglichkeit
• geringe Geräuschentwicklung bei korrekter Auslegung
• geringe Investitions- und Wartungskosten
• keine Verschleißteile / keine elektrisch drehenden Teile

Um den gewünschten Volumenstrom für den Raum am Zuluftmodul einzustellen, kann man den Schieber in verschiedenste Positionen bewegen.

• Es sind 4 verschiedene Schieberpositionen (100%, 75%, 50% und 30% geöffnet) möglich.
• Ablesen von Luftvolumenstrom, Schallpegel und Druckverluste in den Diagrammen der technischen Unterlagen zur Behaglichkeit.
• Zwischenwerte können interpoliert werden.

• Betrachtet die Umweltauswirkungen des Produktes über gesamten Lebenszyklus.
• Veröffentlicht als Environmental Product Declaration (EPD) gemäß Norm EN 15804.
• Verfügbar als Download bei International EPD System.
• Artikelnummernspezifische Ökobilanzdaten in den technischen Datenblättern.
• Produkt ist im DGNB Navigator (Bauprodukteplattform) registriert.

Dient als Nachweis für Zertifizierungssysteme z. B.:

• DGNB (Deutsche Gesellschaft für Nachhaltiges Bauen);
• BREEAM (Building Research Establishment Environmental Assessment Method);
• LEED (Leadership in Energy and Environmental Design).
