Unterflurkonvektoren können je nach Ausführung in verschiedenen Baulängen (A) gewählt werden, sodass sie sich optimal in gängige Fensterbandsysteme integrieren lassen.

Die funktionsgerechte Baubreite (B) und Bauhöhe (C) ermöglicht eine individuelle Anpassung an den Fußbodenaufbau und bestimmt zugleich die Leistungsfähigkeit des Unterflurkonvektors.

Über Leerteile, Säulenaussparungen, Winkel etc. können durchgehende Bänder realisiert werden.

2-Leiter-System

Bei dieser Ausführung steht – abhängig vom aktuell im Rohrleitungssystem anliegenden Medium (Kalt- oder Warmwasser) – die gesamte Wärmetauscherfläche zur Temperierung zur Verfügung. Die Umschaltung zwischen Heizen und Kühlen erfolgt zentral über das Gebäudemanagementsystem. Diese Variante eignet sich besonders für Anwendungen mit saisonaler Umschaltung und reduziertem Installationsaufwand.

4-Leiter-System

Diese Ausführung eignet sich für anspruchsvolle Klimatisierungskonzepte, bei denen jede Raumzone bzw. jedes Gerät individuell zwischen Heizen und Kühlen umgeschaltet werden kann. Durch die getrennte Führung von Heiz- und Kühlmedium bietet das System maximale Flexibilität und Komfort – ideal für Gebäude mit wechselnden Nutzungsanforderungen.

Diese Konfiguration hat direkten Einfluss auf die Induktionswirkung sowie auf die Schallleistung des Geräts. Für Anwendungen mit niedriger Primärluftmenge wird die Anzahl der Düsen reduziert, um eine möglichst hohe Induktionswirkung bei geringer Luftzufuhr zu erzielen. Bei höheren Primärluftmengen werden mehr und größere Düsen eingesetzt um Akustische beeinträchtigungen zu verhindern. Die Induktionswirkung bleibt auf einem hohen Niveau. Die Auswahl der passenden Düsenausführung sollte in Abhängigkeit von Luftmengen, Raumakustik und thermischen Anforderungen erfolgen.

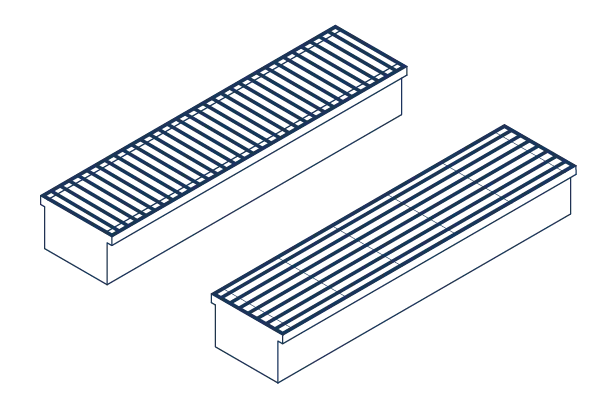

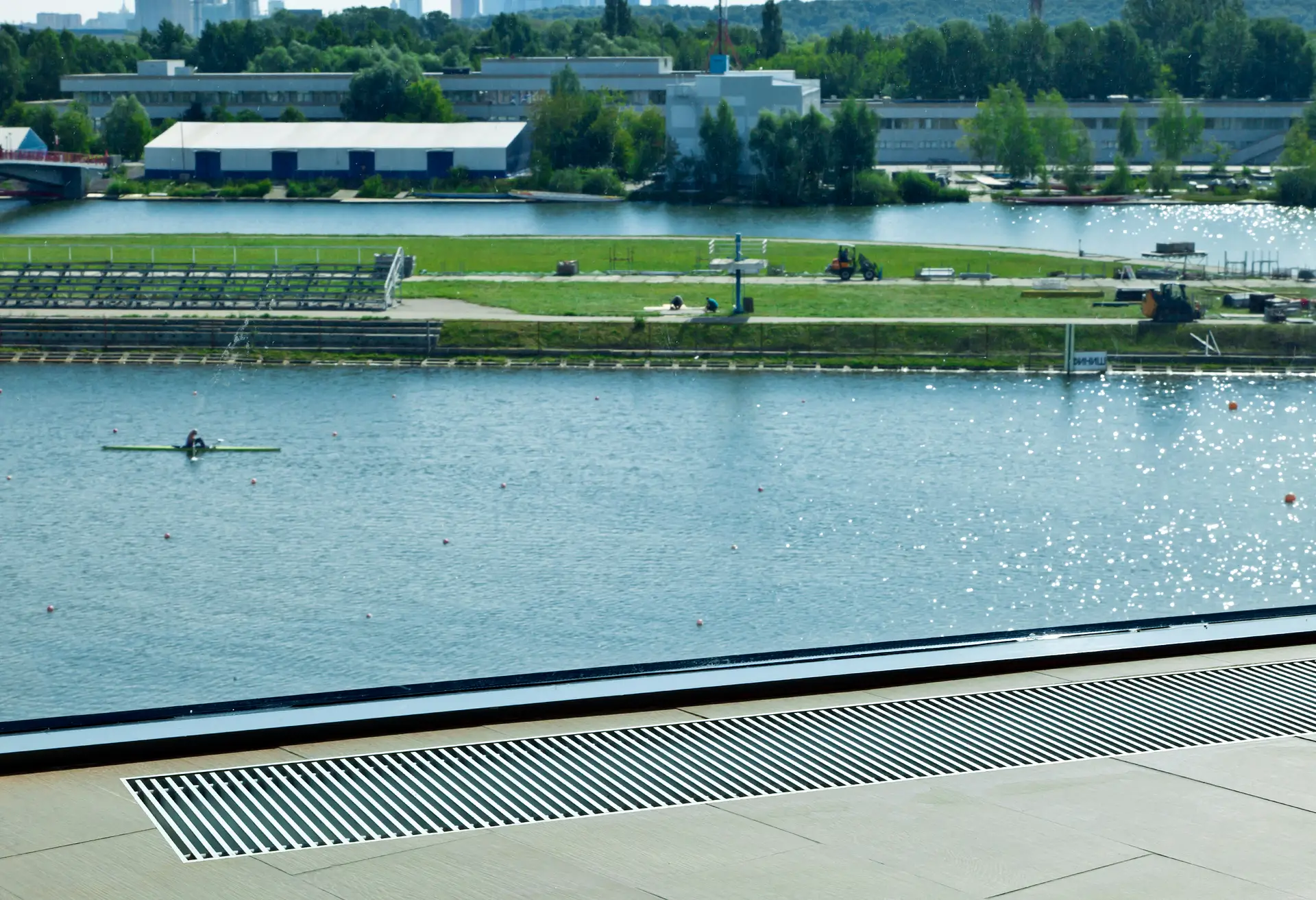

Für die Abdeckung stehen verschiedene Rostvarianten zur Verfügung, die sowohl funktionale als auch gestalterische Anforderungen ideal erfüllen. Je nach Einsatzbereich können unterschiedliche Materialien gewählt werden.

Zusätzlich sind unterschiedliche Oberflächenbeschichtungen und Farbgebungen möglich, um eine optische Anpassung an die Gebäudearchitektur und Innenraumgestaltung zu erzielen.

Technisch relevant ist, dass Materialwahl und Geometrie den freien Luftquerschnitt beeinflussen und somit Auswirkungen auf die Leistung des Gerätes haben können. Diese Effekte werden in der Leistungsberechnung berücksichtigt.

• Die Wärme- und Kühlleistungen wurden gemäß DIN EN 16430 (Teil 1-3) unter praxisnahen Bedingungen auf Grundlage der DIN EN 442 ermittelt.
• Die Norm regelt die Leistungsmessungen in einheitlichen Standards, speziell von Unterflurkonvektoren.
• Gewährleistung der einheitlichen Vergleichbarkeit von unterschiedlichen Geräten
• Sicherheit in Planung und Auslegung

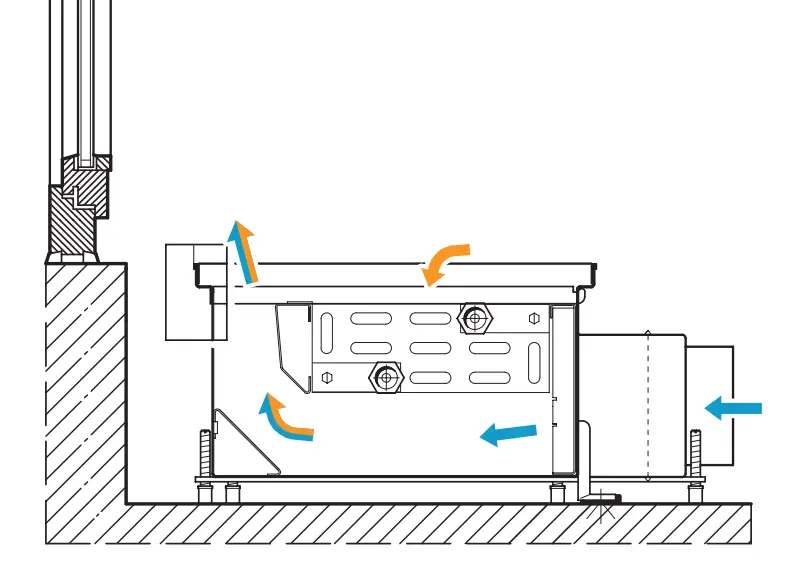

• direkt an der Fassade, ohne größeren Abstand
• bauseitige Dehnfugen vorsehen, um Zusammendrücken durch z.B. Estrich zu verhindern.
• Anordnung Luftaustritt zur Fensterseite.

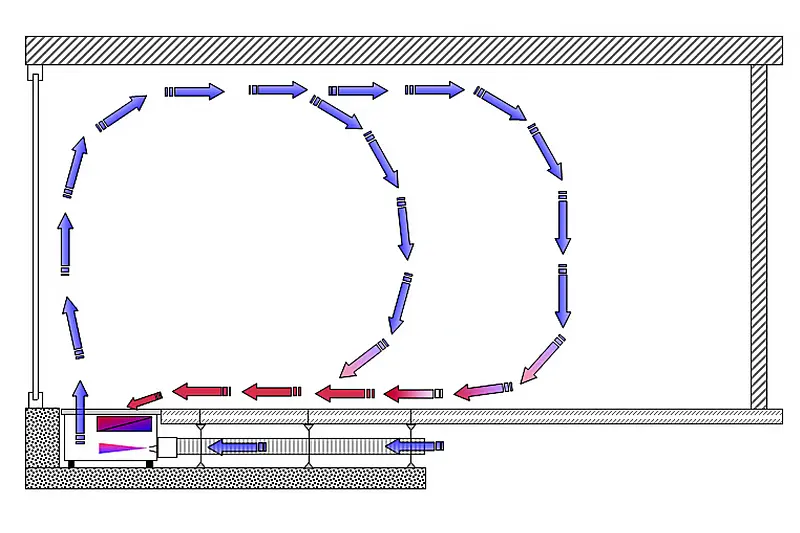

• Die aufsteigende Luft bildet eine Luftwalze, die zugfrei in den Raum strömt.
• Optimale Abschirmung der Fassade sowie Kühlung und Beheizung des Raumes.

Bei der Projektierung von Katherm ID müssen die aktuellen Richtlinien der DIN EN 16798 und DIN EN ISO 7730 berücksichtigt werden.

Folgende Werte sind zu empfehlen:

Kühlfall:

• Zuluftausblastemperatur <4K unter Raumtemperatur
• Austrittsgeschwindigkeit <1,2 m/s
• Entfernung des Zuluftkanals zum Aufenthaltsbereich >1 m

Heizfall:

• Zuluftausblastemperatur 20-26 °C (nicht niedriger als Raumtemperatur)
• Austrittsgeschwindigkeit <1,5 m/s
• Entfernung des Zuluftkanals zum Aufenthaltsbereich >0,5 m.

Katherm ID sind konzipiert für:

• kurzschlussoptimierter Luftaustritt an der Fassade
• gleichmäßige Temperaturverteilung und Behaglichkeit in der Aufenthaltszone

• Beaufschlagung des Katherm ID mit verschiedenen Luftmengen möglich.
• Passende Düsenbleche für unterschiedliche Zuluftmengen erhältlich.

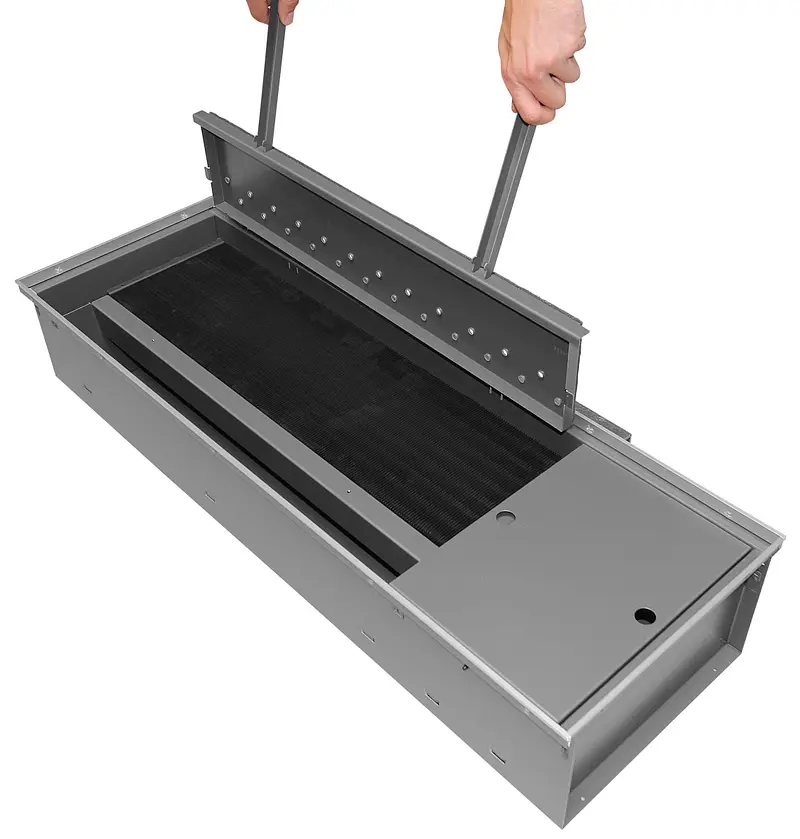

• Austausch des Düsenbleches gegen ein anderes Düsenblech zur Anpassung an der Luftmenge einfach möglich.

Die Unterflurkonvektoren Katherm ID sind mit den Standard-Rosten

• Aluminium, eloxiert
• Edelstahl

erhältlich.

Wählen Sie weiterhin aus folgenden Varianten ihr passendes Rost aus:

• Aluminium in den Varianten natur eloxiert, messing eloxiert, bronze eloxiert, schwarz eloxiert, -bronziert und beschichtet DB 703
• Edelstahl, poliert

Weitere Rostausführungen auf Anfrage!
