Wie Kampmann Produkte unter ganz unterschiedlichen klimatischen Bedingungen zum Einsatz kommen
Genau mein Klima, das ist der Slogan, der sich international und über jede Klimazone hinweg etabliert hat und in den verschiedensten Einsatzbereichen von Kampmann umgesetzt wird. So sorgen Kampmann Geräte weltweit für bestes Wohlfühlklima. Dabei ist es uns egal, ob das Klima sehr heiß oder kalt ist. Extrem ausgedrückt könnte man sagen, ob Wüstenhitze oder sibirischer Winter, unsere Produkte werden so ausgelegt, dass sie bei den unterschiedlichsten klimatischen Bedingungen zum Einsatz kommen können.
Im folgenden Artikel nehmen wir Sie mit auf eine kleine Reise in zwei Länder unterschiedlicher Klimazonen, in denen wir mit der gleichen Gerätetechnik das gleiche Ziel erreichen: ein perfektes Raumklima. Wir machen Halt an der Küste Barcelonas in Spanien und schauen uns Antares, einen Luxus-Wolkenkratzer, an. Anschließend reisen wir über 5.500 km weiter nach Jekaterinburg in Russland, dem Hauptsitz der Russian Copper Company. Beide Kampmann Projekte haben eines gemeinsam. Sie wurden mit Katherm HK Unterflurkonvektoren ausgestattet. Wir schildern die Planungsanforderungen und die jeweiligen Lösungsansätze.

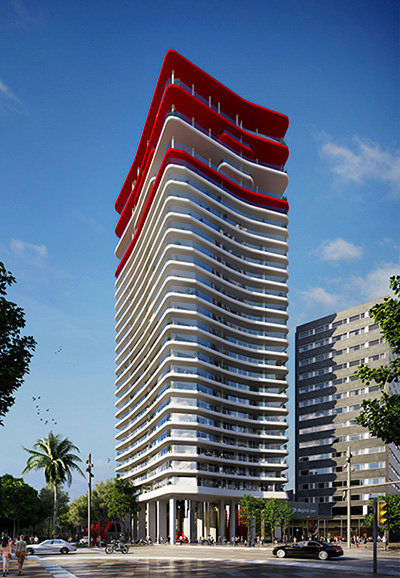

Antares, Barcelona
Wir beginnen mit Antares, einem Wohnhochhaus in der Nähe der Avenida Diagonal, einem Viertel Barcelonas direkt am Mittelmeer. Entworfen wurde der spektakuläre Luxus-Wolkenkratzer von der weltberühmten Architektin Odile Decq (Studio Odile Decq), die sowohl die Architektur als auch die Inneneinrichtung entworfen hat.
Die Immobilie wurde von der Shaftesbury Asset Management Group, einer führenden europäische Immobilieninvestment-, Fonds- und Vermögensverwaltungsgesellschaft, entwickelt. Hier haben wir es zwar nicht mit Wüstenhitze zu tun, dennoch werden auch in Barcelona teilweise sehr hohe Temperaturen erreicht.
Das Gebäude, dessen Rohbau in Teilen bereits existierte, erreicht nun eine Gesamthöhe von 100 Metern und umfasst 26 Stockwerke. 88 Wohnungen werden zum Kauf angeboten, darunter 1-, 2-, 3- und 4-Schlafzimmer-Wohnungen, Maisonette- und Penthouse-Wohnungen, die zwischen 98 und 386 m2 groß sind und über private Terrassen von 16 bis 160 m2 verfügen.
Die Architektin Odile Decq hinterlässt ihre Spuren in sämtlichen Bereichen von Antares. Sie entwarf die geschwungenen Terrassen, die für den unverwechselbaren Charakter von Antares sorgen. Auch die Gestaltung der Eingangslobby stammt aus ihrer Feder.

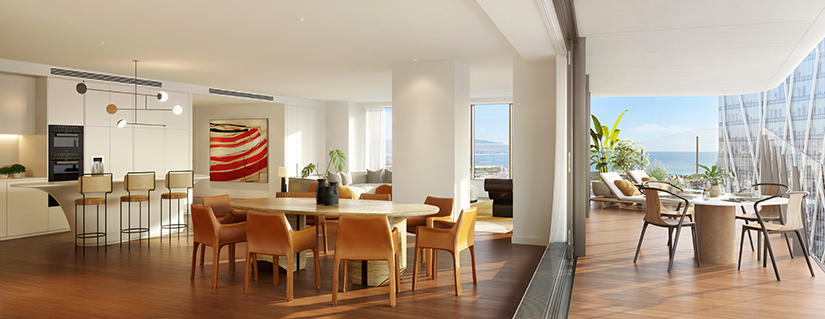

Antares, Barcelona
Ganz besonders möchten wir auf die Innenräume der Wohn- und Schlafzimmer, Küchen und Bäder eingehen. Sämtliche Wohnungen verfügen über raumhohe Fenster und großzügige Terrassen mit Panoramablick auf das Mittelmeer, die katalanische Hauptstadt und die umliegenden Berge.
Unterflurkonvektoren von Kampmann gewährleisten phänomenalen Ausblick

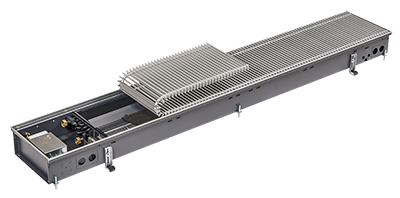

Katherm HK
Und hier kommt Kampmann ins Spiel. Zu den Ansprüchen an das luxuriöse und visionäre Wohnen in Antares gehört auch ein durchdachtes Klimatisierungskonzept, das den optischen Ansprüchen in jeder Weise gerecht wird und die architektonischen Gegebenheiten berücksichtigt. Die bodentiefen Fenster und durchgehenden Glasfronten sollten nicht durch Heizkörper verbaut werden. Von Beginn an lag der Fokus daher auf den Unterflurkonvektoren von Kampmann.
Sie werden in den Fuß- oder Doppelboden eingelassen. Möglich sind die Funktionen Heizen, Kühlen oder Lüften. In Antares wurden 540 Katherm HK Unterflurkonvektoren (mit Baubreite 320 mm) in sämtlichen Wohnungen verbaut, die nun die entsprechenden Räumlichkeiten bedarfsgerecht heizen oder kühlen.

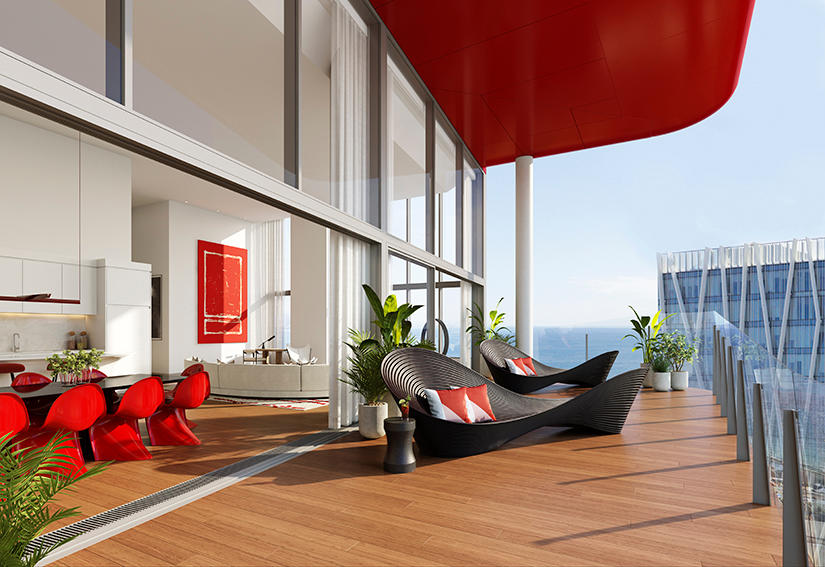

Antares, Barcelona

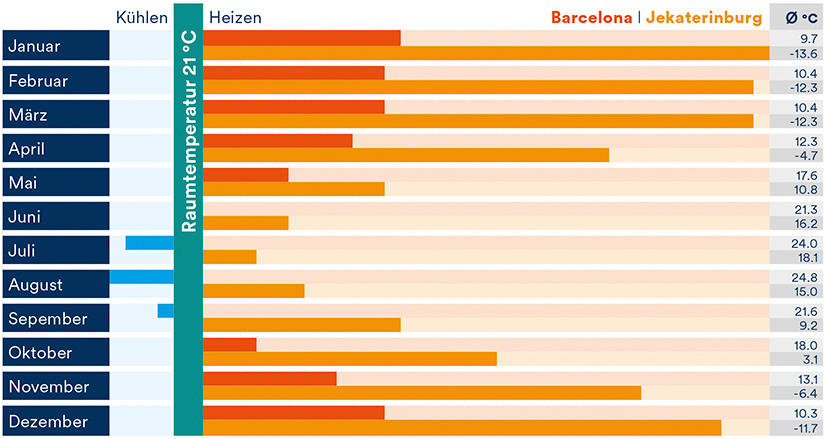

Der Blick auf die möglichen Temperaturhöchst- und tiefwerte im Jahr zeigt, dass gerade im Sommer hohe Kühllasten entstehen, denn auch sehr gut isolierte Glasfronten sorgen für einen Warmlufteintritt im Sommer. In Antares muss aber natürlich auch im Winter trotz moderater Temperaturen geheizt werden.
Katherm HK werden an die Gebäudearchitektur angepasst
Bei Projekten wie in Barcelona ist bei der Raumgestaltung ein hohes Maß an Flexibilität gefordert. Aufgrund der bereits vorliegenden Bausubstanz wurden die Unterflurkonvektoren als Sonderausführung mit einer raumseitigen Blende als Stufe ausgeführt. Hinzu kommen noch Leerkanäle für ein optisch durchlaufendes Band. Insgesamt wurden so über 1.300 laufende Meter Unterflurkanäle mit Gehrungsecken und Säulenumfahrungen geliefert. Bei den Roll-Rosten entschied sich die Architektin Odile Decq für Aluminium bronze eloxiert. Kampmann denkt übrigens auch an die nachfolgenden Gewerke: Die raumseitige Rahmenkante wurde als „U-Profil“ ausgeformt, so dass bauseitig der Fußbodenbauer die Holzpaneele darunter schieben und diese dann am Kanal befestigen konnte.
Um die Unterflurkonvektoren passgenau für jeden Raum liefern zu können, ist ein genaues Aufmaß enorm wichtig. Katherm Unterflurkonvektoren können für sämtliche Geometrien mit Gehrungsecken produziert werden. Auch gebogene Varianten oder Ausführungen mit Säulenaussparungen oder Abschrägungen sind kein Problem.
Bei der Entwicklung und Konstruktion der Katherm HK ist darauf zu achten, dass diese richtig angeordnet und ausgelegt werden. Werden diese Kriterien erfüllt und überall im Raum herrscht die gleiche Temperatur, hat Zugluft keine Chance und die Unterflurkonvektoren können das erzeugen, was sie sollen: eine thermische Behaglichkeit im gesamten Raum.
Energie- und geräuscheffizienter Unterflurkonvektor
Weiterer Pluspunkt beim Katherm HK ist der hocheffiziente EC-Querstromventilator, der dank geringer Leistungsaufnahme energiesparend betrieben werden kann. Er ist stufenlos regelbar und weist nur geringe Schallwerte auf. Der Kanal ist zudem so durchdacht in seiner Konstruktion, dass er einfach gewartet und nach den Vorgaben der Hygienerichtlinie VDI 6022 gereinigt werden kann.
Informieren Sie sich hier über unsere zahlreichen Varianten für Unterflurkonvektoren, die ein individuelles Wohlfühlklima erzeugen.
Luxuriöse Wohnungen und Restaurant mit Wohlfühlklima
Sämtliche Wohnungen in Antares sind im absoluten Luxussegment angesiedelt und beginnen bei 850.000 €. Kein Wunder wenn man sich die zusätzlichen Angebote von Antares anschaut: einem 1.000 m² großen Spa- und Wellness-Center mit Grünflächen, Indoor-Pool, Kinosaal, Garten mit Paddleplatz, Sky Terrasse, Infinity-Pool auf dem Dach und dem Grand Café Rouge Restaurant im Erdgeschoss.
Antares, Barcelona
Das Restaurant möchten wir an dieser Stelle nochmal besonders erwähnen. Es zeichnet sich durch eine geschwungene 9 m hohe Glasfassade aus. Die Kampmann Konstrukteure haben auch hier ganze Arbeit geleistet und ca. 40 laufende Meter Katherm HK (mit Baubreite 290 mm) in gebogener Ausführung entwickelt. Sie wurden entlang der Glasfassade verbaut und fügen sich nun perfekt in die Gebäudearchitektur ein. Im Restaurant wurden die Einheiten nicht als Stufe ausgeführt, sondern wie gewohnt im Fußboden eingelassen.
Temperaturen von bis zu -30 °C in Jekaterienburg
Wie versprochen, reisen wir nun von Barcelona nach Jekaterienburg, einer Millionenstadt am Uralgebirge in Russland. Ziel ist der neue Hauptsitz der Russian Copper Company (RCC), eines der führenden Unternehmen in der Kupferindustrie.

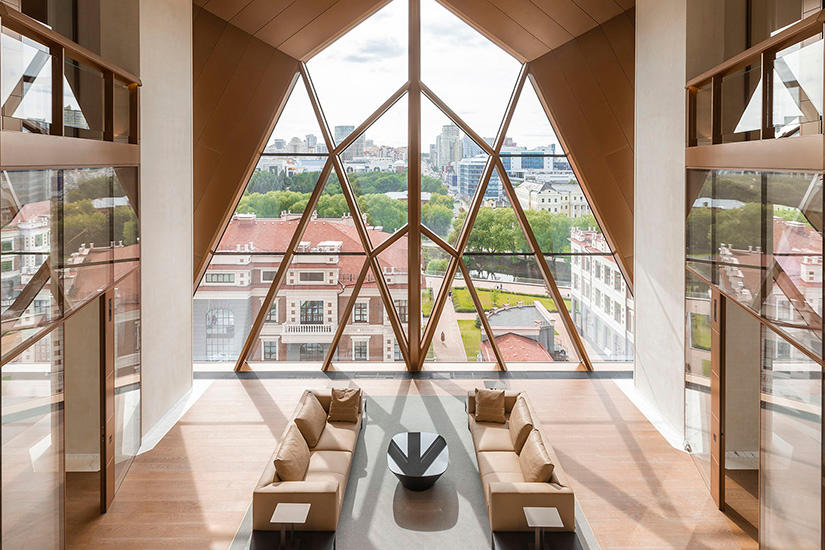

Russian Copper Company, Jekaterinburg I Foto: Oleg Kovalyuk
Das Gebäude wurde nach einem Entwurf der weltberühmten britischen Architekten Foster + Partners gebaut, bekannt unter anderem für die Reichstagskuppel in Berlin oder die „Gherkin“ in London. Für den Architekten Norman Foster ist es das erste Gebäude in Russland.
Kupfer wird in der Region rund um Jekaterinburg übrigens schon seit dem frühen 18. Jahrhundert gewonnen. Das Klima im Ural zeichnet sich durch heiße Sommer und lange, kalte Winter mit Temperaturen von bis zu -30 °C oder mehr aus. Dies bezeichnet man auch als kontinentales Klima oder auch Landklima. Die Jahrestemperaturschwankung beträgt dabei mehr als 25°C und die Jahresniederschlagsmenge ist kleiner als 750 mm. Es ist ganzjährig feucht.
Russian Copper Company, Jekaterinburg I Foto: Oleg Kovalyuk
Der neue Unternehmenssitz ist 88 m hoch und umfasst 15 Stockwerke. Als Inspiration diente hier die Struktur des Kristallgitters von Kupfer, was durch die kristallinen, dreieckigen Auswölbungen der Fassade sehr markant umgesetzt wurde. Jedes Element ist zwei Stockwerke hoch. Die Fassadenarchitektur soll jedoch nicht nur optischen Ansprüchen genügen, sie erfüllt auch klimatische Zwecke: So sind verschattende Metallblenden und großzügige Fensterflächen gleichermaßen zu finden. Diese Umsetzung verringert im Sommer die Hitze und lässt im Winter die tiefstehende Sonne hinein.
Katherm HK Unterflurkonvektoren erzeugen zu jeder Zeit ein behagliches Klima
Aufgrund der starken Temperaturschwankungen über das gesamte Jahr hinweg muss ein Klimakonzept umgesetzt werden, das die extremen Differenzen mühelos meistert. So soll in den Innenräumen auch bei extremen Temperaturschwankungen von Nacht zu Tag (z. B. -20 °C in der Nacht und +5°C am Tag) ein behagliches Klima herrschen. Die Lösung: Katherm HK Unterflurkonvektoren. Im Winter verhindern Katherm zum Heizen und Kühlen den Kaltlufteinfall ins Gebäude, in den heißen Sommermonaten wird gekühlt. 311 Katherm HK und 56 Katherm NK mit natürlicher Konvektion sind im Gebäude installiert. Sie sind in den Etagen über Gehrungsecken verbunden zu einem Strang zusammengefügt. Zusätzlich bringen die Katherm Zuluft in den Raum. Die Zufuhr von Frischluft in den Raum ist wichtig, um z. B. die Konzentration von Krankheitserregern zu verdünnen und die Ansteckungsgefahr durch Viren erheblich zu reduzieren. Sie senkt unter anderem aber auch die CO2-Konzentration in der Raum- und damit der Atemluft. Ein zu hoher CO2-Gehalt in der Luft führt zu Müdigkeit und senkt die Konzentrationsfähigkeit. Sämtliche Geräte in Jekaterinburg sind über eine KNX-Schnittstelle mit der Gebäudeautomation verbunden.
Für die Kampmann Unterflurkonvektoren stehen BIM-Daten zur Verfügung. Auf Basis dieser Produktinformationen konnten zusammen mit den Gebäudeinformationen komplette 3D-Modelle der Kanäle in Revit entwickelt werden. Der Vorteil bei der Planung mit Revit oder einer anderen BIM-Planungssoftware ist, dass Projektteams jederzeit und überall zusammenarbeiten können. Dies ermöglicht eine effizientere und kosteneffiziente Projektierung.
Aufgrund der genauen Fassadenzeichnungen im Zusammenspiel mit der Kampmann-Konstruktionsplanung wurden die Unterflurkonvektoren passgenau konstruiert, gefertigt und geliefert.
Das Ergebnis vor Ort sind Kanäle vor bodentiefen Fenstern, die am Ende eine architektonisch und technisch perfekte Lösung darstellen.
